適用范圍

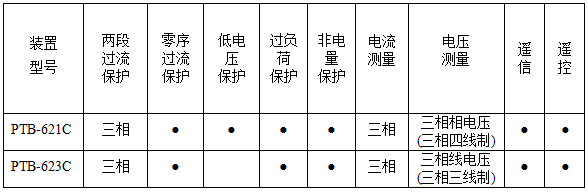

PT-620C?配電站自動化系統集保護、測量、控制、監控于一體，適用于10kV及以下電壓等級的城市電網、樓宇及廠礦企業的供電系統。PT-620C系列保護裝置帶有操作回路，如果不需要保護裝置自帶的操作回路，可以選用本公司PT-620C系列保護裝置。

系統結構

PT-620C 配電站自動化系統采用分層分布式結構，分為間隔層、通信管理層和監控層。

間隔層設備通過RS-485總線與通信管理層相連，由通信管理層設備和調度中心（有人值班站需增設后臺系統）實現通信功能，實現信息交換、數據共享，完成對一次設備的監視、測量、控制、保護、記錄、遠動等功能。

系統特點

（1）高性能的硬件

采用32位高性能DSP處理器、高精度的AD采樣器件，保證硬件的高精度、高實時性。

（2）完善的自檢功能

實時數據采集回路、數字回路及輸出回路、程序存儲區、數據存儲區進行自檢，在故障時閉鎖相關的保護功能。

（3）強電磁兼容能力

各功能模塊單獨設計，強弱電徹底分離，抗干擾能力強，現場維護方便。

（4）可靠的通信網絡

基于電力工業標準DL/T667-1999（IEC 60870-5-103）的標準通信規約，方便與微機監控或通信管理機聯網通訊。

（5）采用標準化的硬件平臺，模塊化的軟件設計，可靠性高，擴展性強。

（6）完善的事件報告

詳細記錄裝置的告警報文、操作事項、事件報文。

（7）液晶采用中文顯示，人機界面友好，信息詳細直觀，操作調試方便。

（8）采用硬件實時時鐘，掉電后連續計時。

額定數據

1. 功耗

1. 額定電壓： DC220V或AC220V   允許偏差-20％~ +15％。
2. 額定交流數據： 相電壓 57.7V
   • 線路抽取電壓 100V
     • 交流電流 ??5A ，1A
       • 零序電流 ??5A ，1A
       • ? 額定頻率 ??50Hz

1. 熱穩定性： 交流電壓回路：    長期運行 1.4Un
   • 交流電流回路： ???長期運行 2In
2. 功耗

1. 交流電壓回路：每相不大于0.5VA；
2. 交流電流回路：每相不大于0.5VA；
3. 保護電源回路：正常工作時不大于5W； 保護動作時不大于8W。

環境條件

1. 環境溫度：工作： -25℃～+55℃。
   • 儲存： -25℃～+70℃，相對濕度不大于80%，周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。
2. 相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面不凝露。最高溫度為+40℃時，平均最大濕度不超過50％。
3. 大氣壓力：80kPa～110kPa（相對海拔高度2km以下）。
